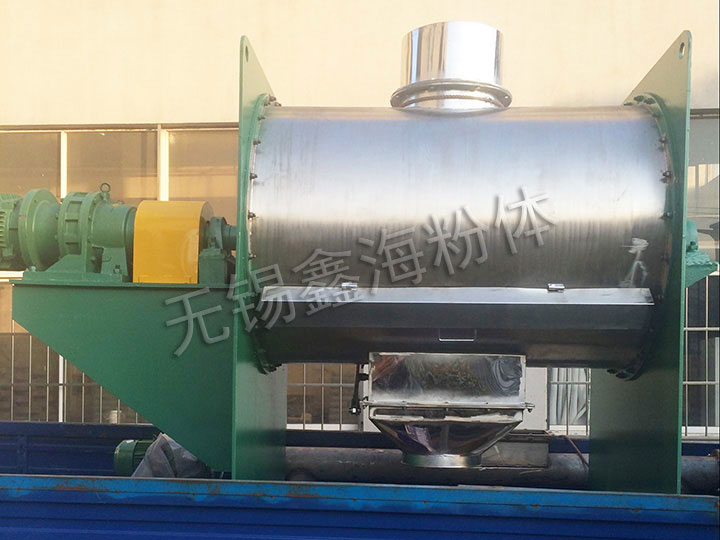

臥式犁刀混合機
概述
該機廣泛用于化工、醫藥、農藥、塑料、橡膠、化肥、建材、砼外加劑、食品、味精、食鹽、飼料添加劑、染料、冶金、礦山等行業的固—固（即粉體與粉體）混合，固—液（即粉體內添加液體）混合，以及濕造粒、干燥、濃縮等復合工藝。是一種適應性強、用途廣的多功能混合設備。
結構特點
臥式犁刀混合機的結構如下圖所示：
它主要是由傳動部分，臥式筒體、犁刀組軸、飛刀組、出料閥、噴液裝置等組成。
臥式犁刀混合機的傳動部分是由電機、擺線針輪減速機、聯軸器、犁刀軸等部件組成。
臥式圓筒體作盛物料用，筒體上開有若干孔，供進出料、觀察用。犁刀軸支承座固定在筒體二端的蓋板上。
犁刀組由犁刀、犁刀臂和主軸組成，犁刀由犁刀臂安裝在主軸上，并作成哈夫結構，便于拆裝。
飛刀組由多把飛刀組成，通過電機直接驅動，安裝在筒體側面。
出料閥裝在筒體的底部（連續出料除外），用于關閉和放出物料。
混合機噴液裝置固定在筒體上方，噴嘴采用農用噴頭，噴散效果好。
工作原理
臥式犁刀混合機啟動后犁刀由犁刀軸帶動旋轉，使物料沿筒體徑向作周向湍動，同時把物料沿犁刀兩側面的法線方向拋出。當被拋出和作周向湍動的物料流經飛刀組時，被高速旋轉的飛刀迅速、有力地拋散。物料在上述犁刀和飛刀的復合作用下，不斷重疊、擴散、在短時間內達到均勻混合，混合精度高。對需要固—液混合的物料，混合液體通過噴液裝置均勻噴灑在筒體內運動的物料上。
技術參數
|
型號規格 m3 |
LD-0.1 |
LD-0.25 |
LD-0.5 |
LD-1 |
LD-2 |
LD-3 |
LD-4 |
LD-6 |
LD-8 |
LD-10 |
|
一次混合 kg |
40-60 |
100-150 |
200-300 |
400-600 |
800-1200 |
1200-1800 |
1600-2400 |
2400-3600 |
3200-4800 |
4000-6000 |
|
主軸電機 kw |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
|
飛刀電機 kw |
1.1/2 只 |
1.5/2 只 |
1.5/2 只 |
3/3 只 |
3/3 只 |
4/4 只 |
4/4 只 |
5.5/5 只 |
5.5/5 只 |
5.5/6 只 |
|
設備重量 kg |
500 |
850 |
1100 |
1500 |
2200 |
2800 |
3500 |
5100 |
6500 |
7900 |
